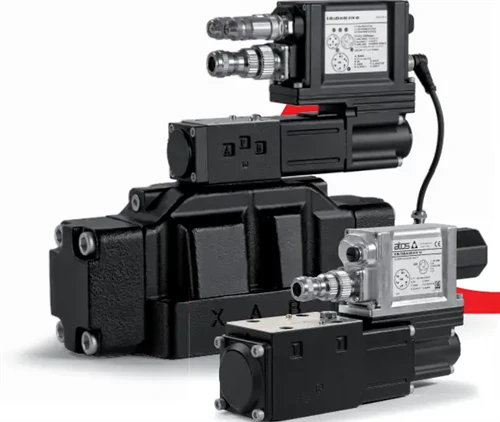

ATOS DLKZOR je přímočinný servoproporcionální směrový ventil, který kombinuje několik funkcí, které se obvykle vyskytují pouze u dražších servoventilů. Pochopení jeho konstrukčního návrhu vysvětluje, proč dosahuje přesnosti, která je běžně spojena s mnohem dražšími hydraulickými komponenty s uzavřenou smyčkou.
Ventil používá přímočinnou cívku s objímkovou konstrukcí. Na rozdíl od běžných proporcionálních ventilů, kde cívka běží přímo v otvoru litého těla, DLKZOR obsahuje přesně obrobené pouzdro, které vede cívku. Tato konstrukce objímky zlepšuje soustřednost, snižuje kolísání tření a udržuje konzistentní vůli po celou dobu životnosti ventilu – to vše je kritické pro stabilní, opakovatelné ovládání.
Určující charakteristikou je nulové překrytí cívky. Standardní proporcionální ventily mají typicky 5-15% překrytí v neutrální poloze, aby se zabránilo vnitřnímu úniku. Nulové překrytí DLKZOR znamená, že cívka dosedne přesně na okraj portu bez mrtvé zóny. V kombinaci s převodníkem polohy LVDT, který poskytuje zpětnou vazbu o poloze cívky v reálném čase, tato geometrie s nulovým přesahem umožňuje obousměrné řízení průtoku od prvního mikronu pohybu cívky. Výsledkem je výjimečná citlivost odezvy pro aplikace s uzavřenou smyčkou polohy a tlaku.
Interní LVDT nepřetržitě monitoruje posun cívky a přivádí tento signál do integrovaného digitálního ovladače. Při spárování s externím ovladačem pohybu může ventil udržovat polohu hydraulického válce v rozmezí 0,01 mm za podmínek řízeného zatížení. Stejná architektura podporuje přesné smyčky regulace tlaku a udržuje tlak v systému s minimálním překmitnutím během přechodů.
DLKZOR je k dispozici v ISO 4401 velikosti 10 s maximálním tlakem 315 barů na portech P, A a B. Možnosti jmenovitého průtoku zahrnují přibližně 40, 75 a 130 l/min při referenčním tlakovém rozdílu 70 barů. Pro inženýry, kteří hodnotí možnosti proporcionálních ventilů pro vstřikování, tlakové lití nebo přesné lisování, představuje kombinace konstrukce pouzdra, nulového překrytí a integrované zpětné vazby polohy praktickou rovnováhu mezi přesností na úrovni serva a proporcionálními náklady na ventily.
